ShieldFilter 模块

一、概述

承担的需求（主要秘密）

职责： 查找GoodsPipe传入的商品列表中存在的需要屏蔽的商品进行监测和屏蔽。 秘密： 要对于屏蔽商品的规则进行隐藏

可能会修改的实现（次要秘密）

商品过滤可能会有多种附加规则，比如：

  • 规则1: 按照商品名称中的关键字进行过滤，比如存在毒品、武器、无证产品、假货等字样需要进行屏蔽；
  • 规则2: 可以按照商品的来源进行屏蔽，比如近期某商城提供的产品可能存在问题，需要根据其来源进行屏蔽。
  • 规则3: 可以使用管理员自定义的屏蔽规则，管理员可以从商品列表中选择需要屏蔽的产品； 以上规则可能会需要一种或多种的排列组合（比如先用规则1 筛选再用规则2筛选的结果与先用规则2再使用规则1筛选的结果是不同的）

涉及的相关质量属性

  • R1 数据可靠性
  • R6 搜索易用性

模块对外接口

  1. public List<GoodsInfo> doFilter（List<GoodsInfo> list）{ } ;

二、类的设计

2.1 类图

2.2 类描述

IFilter类

类职责

本类为过滤器接口

类方法
  • List<GoodInfo> doFilter(List<GoodInfo>):
    • 职责：定义接口
    • 前置条件：无
    • 后置条件：无

ShieldFilter类

类职责

本类的职责是执行特定商品信息屏蔽

类方法
  • List<GoodInfo> doFilter(List<GoodInfo>):
    • 职责：定义接口
    • 前置条件：管道中有待过滤的数据
    • 后置条件：无

Decorator类

类职责

装饰者

类方法

  • Decorator（IFilter）

    • 职责：构造函数
    • 前置条件：IFilter实例被创建
    • 后置条件：私有成员IFilter指向SortFilter实例

  • List<GoodInfo> doFilter(List<GoodInfo>):

    • 职责：根据商品屏蔽规则进行过滤
    • 前置条件：管道中有需过滤的商品信息；Decorator被初始化
    • 后置条件：按照系统的过滤规则从列表中删除非法商品信息

WebsiteSortFilter类

类职责

对商品列表中的商品信息按照其来源网站的优先级由高到低排序

类方法

  • KeyWordShieldFilter（IFilter）

    • 职责：构造函数
    • 前置条件：IFilter实例被创建
    • 后置条件：Decorator被初始化

  • List<GoodInfo> doFilter(List<GoodInfo>):

    • 职责：根据商品屏蔽规则进行过滤
    • 前置条件：管道中有需过滤的商品信息；
    • 后置条件：商品列表中的非法商品信息被删除

  • List<GoodInfo> shieldByKeyWord (List<GoodInfo>):

    • 职责：根据商品关键字屏蔽规则进行过滤
    • 前置条件：管道中有需过滤的商品信息；
    • 后置条件：商品列表中商品名带有敏感词的商品信息被屏蔽

SourceSiteShieldFilter类

类职责

屏蔽商品列表中来自不符合规定的网站的商品信息

类方法

  • SourceSiteShieldFilter（IFilter）

    • 职责：构造函数
    • 前置条件：IFilter实例被创建
    • 后置条件：Decorator被初始化

  • List<GoodInfo> doFilter(List<GoodInfo>):

    • 职责：屏蔽商品列表中来自不符合规定的网站的商品信息
    • 前置条件：无；
    • 后置条件：屏蔽商品列表中来自不符合规定的网站的商品信息

  • List<GoodInfo> shieldBySourceSite (List<GoodInfo>):

    • 职责：屏蔽商品列表中来自不符合规定的网站的商品信息
    • 前置条件：管道中有需过滤的商品信息；
    • 后置条件：商品列表中来自不符合规定的网站的商品信息被删除

AdminShieldFilter类

类职责

屏蔽商品列表中不符合管理员要求的商品信息

类方法

  • AdminShieldFilter（IFilter）

    • 职责：构造函数
    • 前置条件：IFilter实例被创建
    • 后置条件：Decorator被初始化

  • List<GoodInfo> doFilter(List<GoodInfo>):

    • 职责：屏蔽商品列表中不符合管理员要求的商品信息
    • 前置条件：无；
    • 后置条件：商品列表中不符合管理员要求的商品信息被屏蔽

  • List<GoodInfo> shieldByAdmin (List<GoodInfo>):

    • 职责：屏蔽商品列表中不符合管理员要求的商品信息
    • 前置条件：管道中有需过滤的商品信息；
    • 后置条件：商品列表中不符合管理员要求的商品信息被屏蔽

三、重要协作

顺序图

协作描述

  1. 搜索服务根据系统要求的商品信息屏蔽规则创建过滤器
  2. 搜索服务创建管道
  3. 搜索服务向管道注册过滤器
  4. 搜索服务请求管道对商品信息列表进行过滤
  5. 管道依次请求向自己注册的过滤器对商品信息列表进行过滤
  6. 屏蔽过滤器根据系统规则对商品信息列表进行过滤，返回满足屏蔽规则的数据
  7. 管道返回排序完毕的数据给搜索服务器

四、设计模式应用

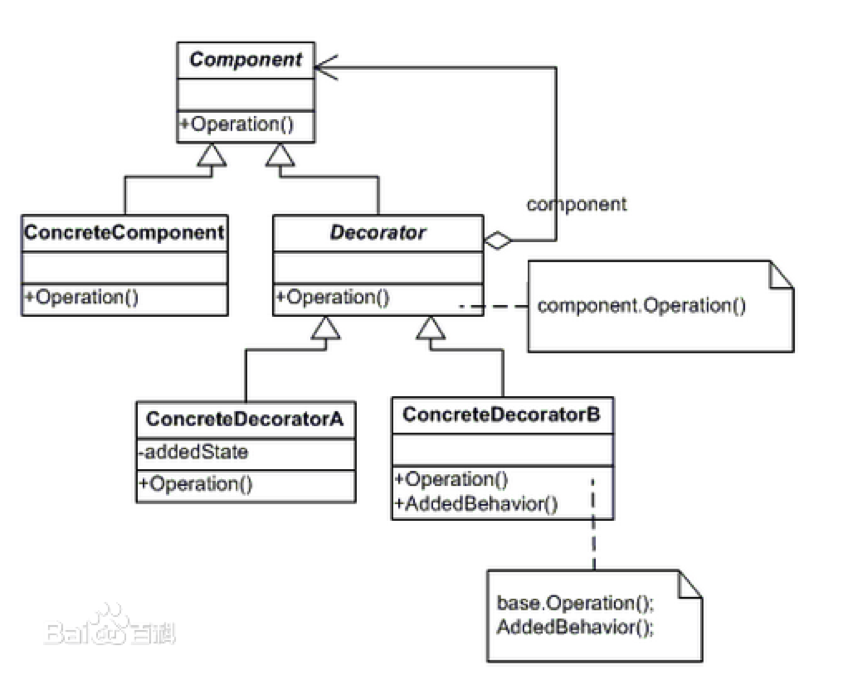

装饰者模式

使用场景：

用户请求对搜索商品的结果进行排序显示

效果：

非法商品屏蔽服务可以选择使用三种排序规则中的一种或多种，也可以选择使用不同屏蔽规则的先后顺序。还可以在不改变原代码的基础上，实现新增非法商品筛选规则（只要继承Decorator类即可）。可扩展性良好。
