CDNService 模块
一、概述
承担的需求（主要秘密）
为了能够满足高峰期时间（例如节假日），要允许5百万用户同时在线使用的质量属性，本系统使用CDNService，CDN服务，用来分摊静态资源流量，加快访问速度。CDN全称Content Delivery Network，即内容分发网络。旨在将网站的静态内容发布到最接近用户的网络的边缘，使用户可以就近取得所需的内容，提高用户访问网站的响应速度。
可能会修改的实现（次要秘密）
- 自定义DNS负载均衡系统需要对用户请求的域名进行解析，并且根据实际情况，把对用户响应速度最快的IP节点（缓存服务器的地址）返回给用户。计算响应速度最快的IP节点的方法可能会有变更
- 关于缓存服务器与源服务器保持数据一致性的方式可能会存在变更。
涉及的相关质量属性
- R2 服务可靠性
- R4 更新数据时系统可用
- R9 保证存取效率
- R10 高峰吞吐量
角色
服务提供者
模块对外接口
支持通过HTTP接口直接访问，访问方式如下
- 服务URL：源服务器地址/dns_resolve
- 请求方法：POST
- 支持参数： client_ip=x.x.x.x
二、流程设计
2.1 流程图
三、重要协作
顺序图
协作描述
- 用户向源服务器发出请求
- 源服务器向CDN服务器发出请求，并且将客户端IP地址作为参数
- DNS首先判断用户是否首次访问，如果首次访问，需要判断其最近的缓存服务器地址，并且向ContentServer请求资源（比如html文件）
- ContentServer返回资源（比如html文件里面的资源地址全部改成其最近的缓存服务器地址）给CDN服务器，CDN服务器会缓存内容。
- 将结果发给源服务器
- 源服务器将资源返回给客户端
- 客户端加载其他资源（比如html依赖的js文件），会向最近的缓存服务器发起请求
- 缓存服务器返回资源
四、设计模式应用

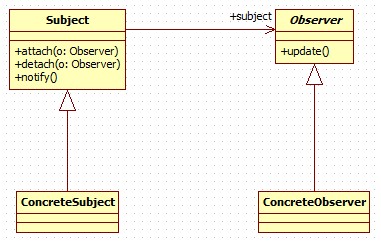

观察者模式
观察者模式（又被称为发布-订阅（Publish/Subscribe）模式，属于行为型模式的一种，它定义了一种一对多的依赖关系，让多个观察者对象同时监听某一个主题对象。这个主题对象在状态变化时，会通知所有的观察者对象，使他们能够自动更新自己。
使用场景：
资源服务器ContentServer与缓存服务器CacheServer之间需要维持数据一致性。而且可能存在很多台缓存服务器。
效果：
- 通过观察者模式，当资源服务器发生变化时，会通知所有缓存服务器，使得CDN缓存得到刷新。
- 耦合的双方都依赖于抽象，而不是依赖具体。从而使得各自的变化都不会影响另一边的变化。可扩展性良好。
